Capteur de position contactless

Objectif :

Détecter la position de l’arbre du sélecteur de la boîte de vitesses à l’aide d’un capteur magnétique sans contact, avec une sortie analogique linéaire 0-5V.

Application :

Boîte séquentielle OS-Gikken OS88, installée sur une Nissan Skyline GTR.

Développement du capteur :

• Schéma électronique : Conception d’un circuit basé sur un capteur AMS capable de lire la position d’un aimant fixé sur l’arbre du sélecteur.

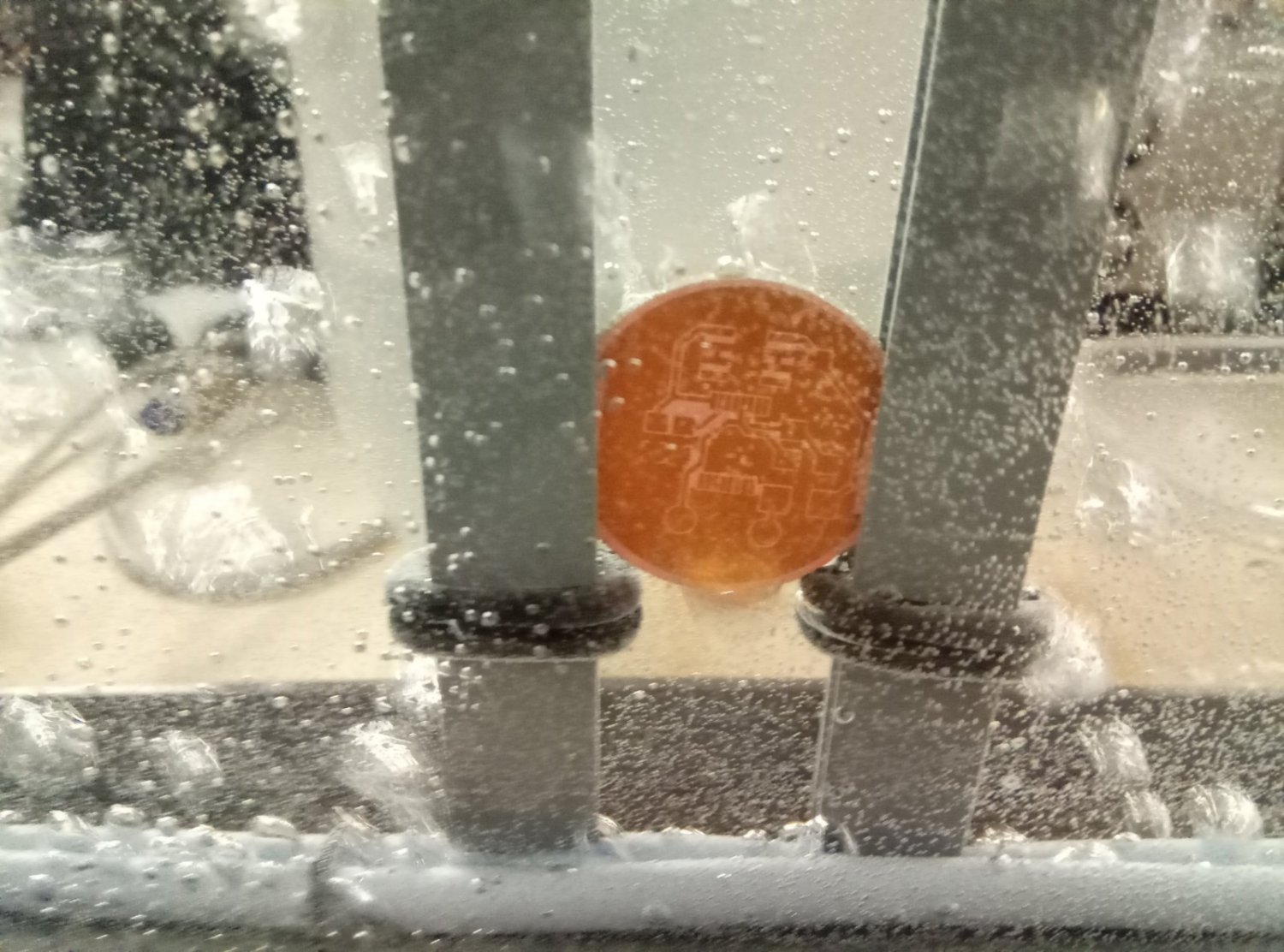

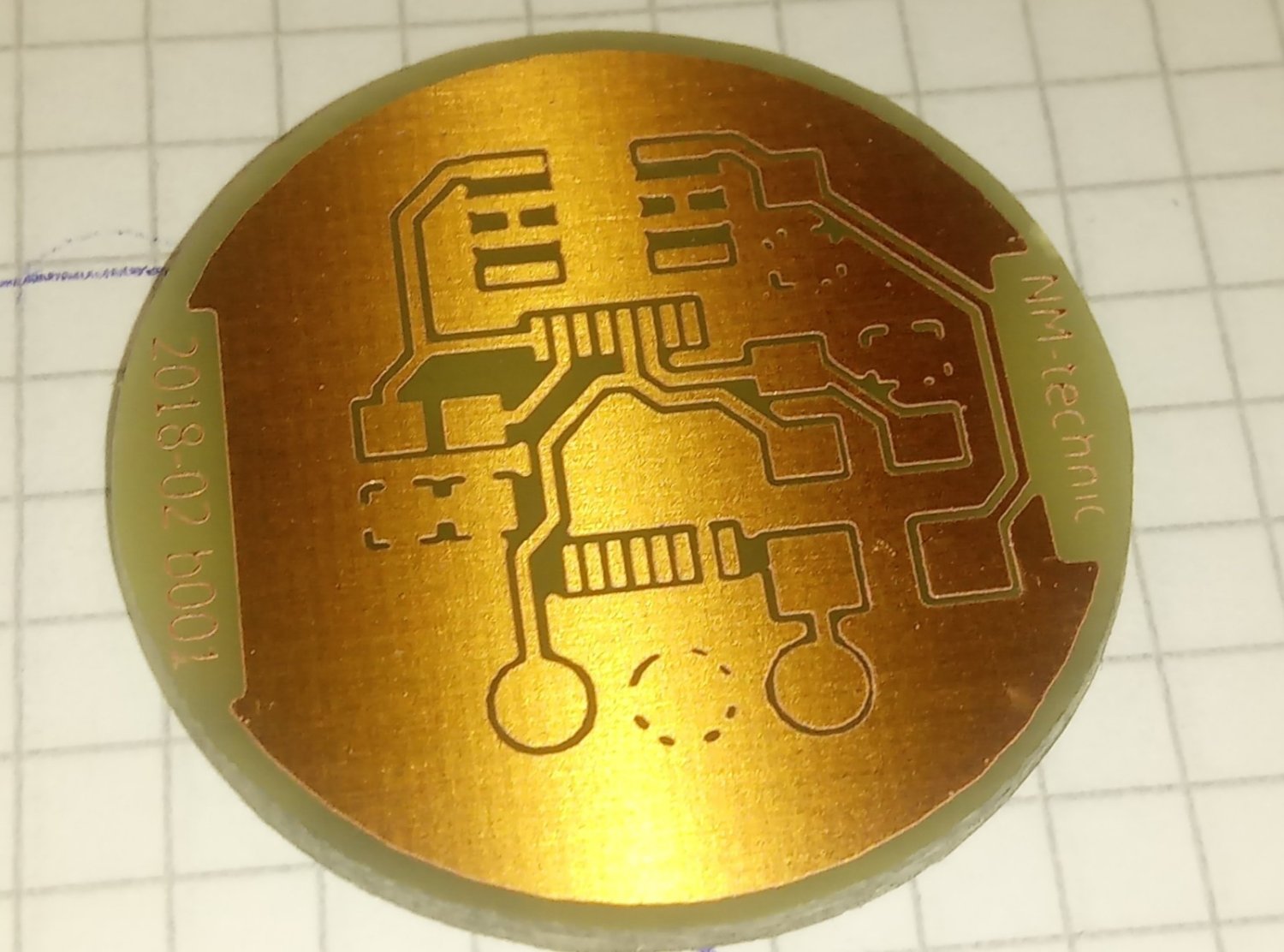

• Routage PCB : Réalisation d’un circuit imprimé compact, conçu pour s’intégrer parfaitement à la mécanique de la boîte OS88.

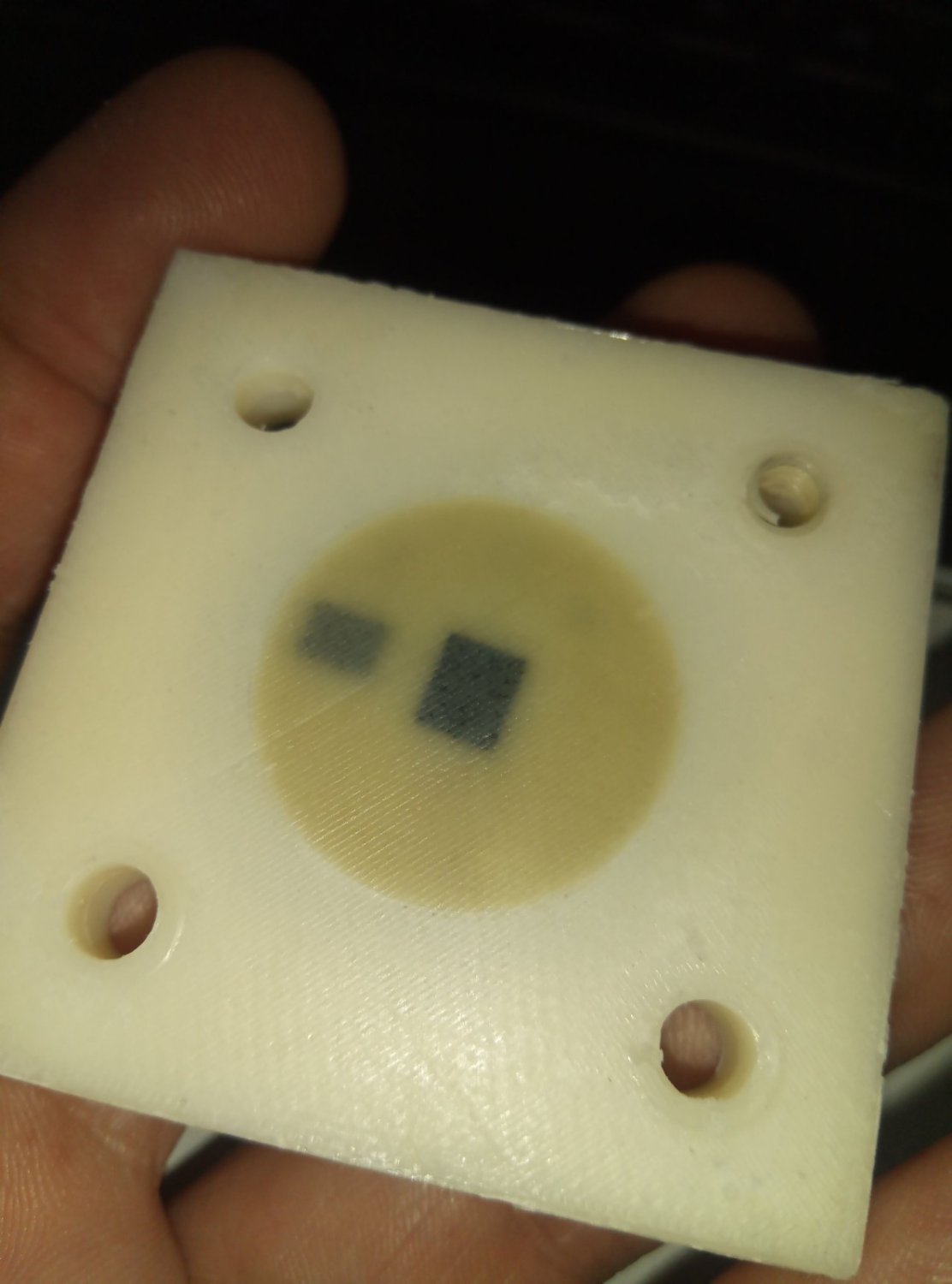

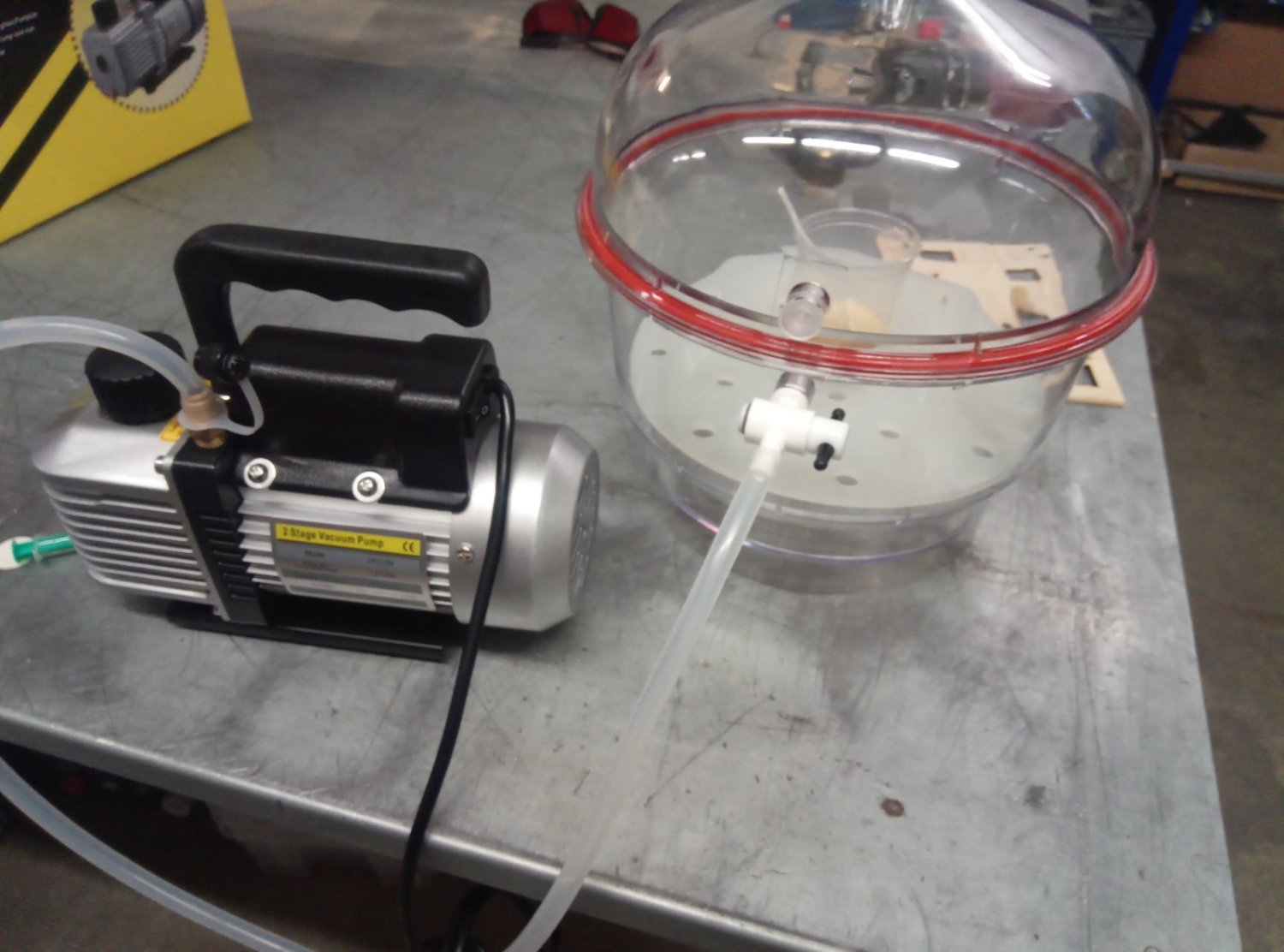

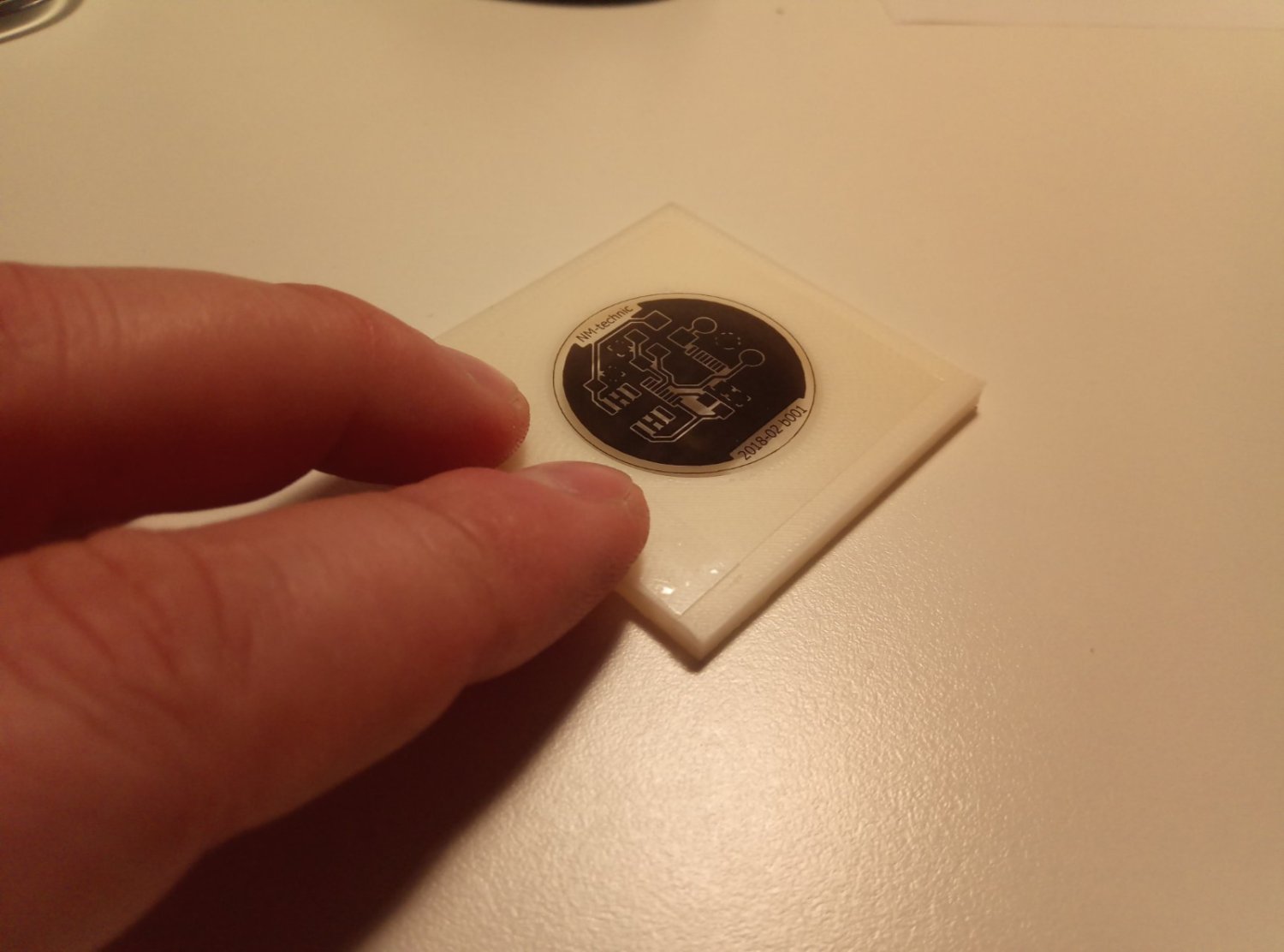

• Moulage : Le PCB a été encapsulé dans une résine adaptée à un environnement exposé à la chaleur, l’huile et les vibrations.

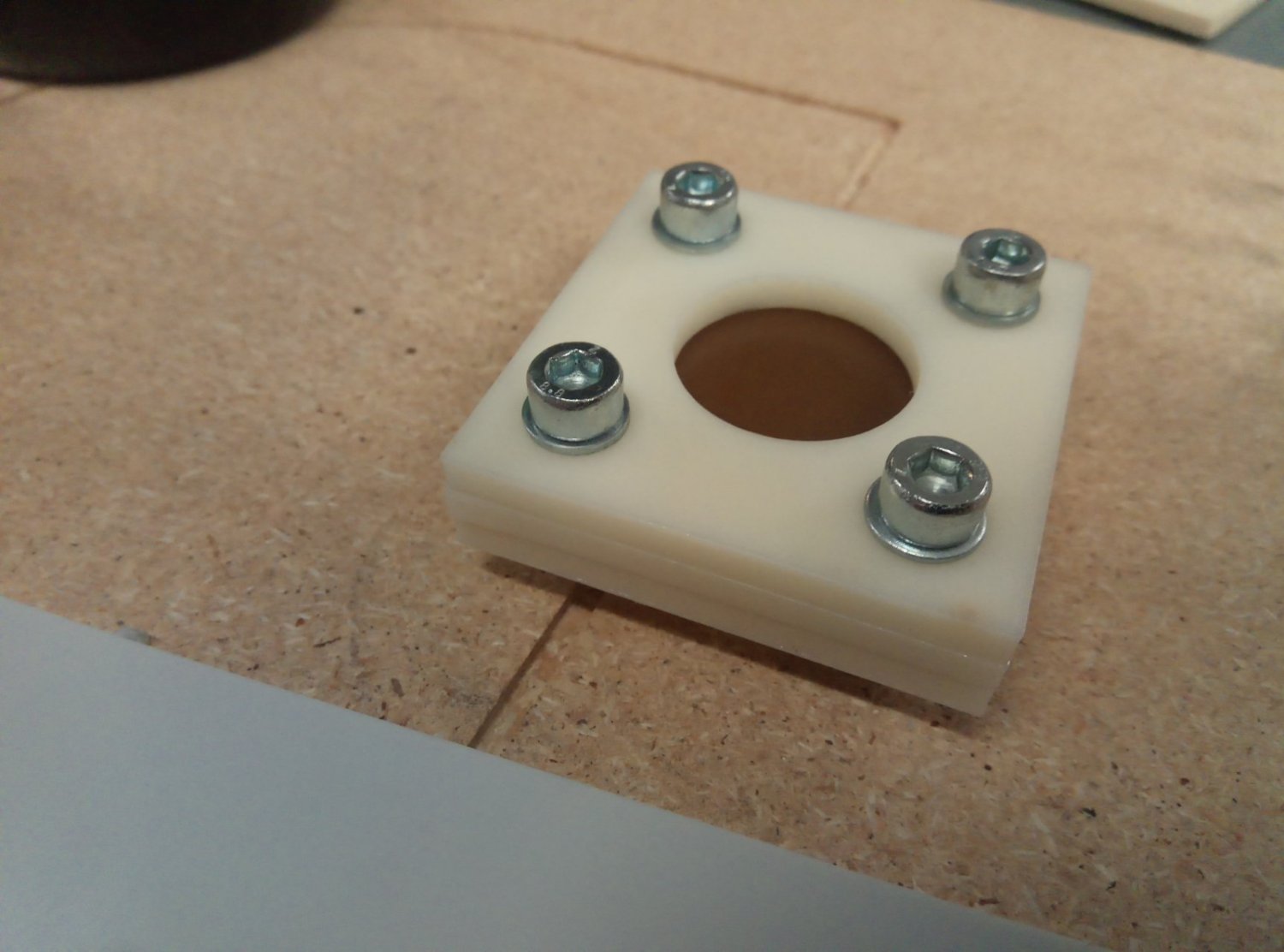

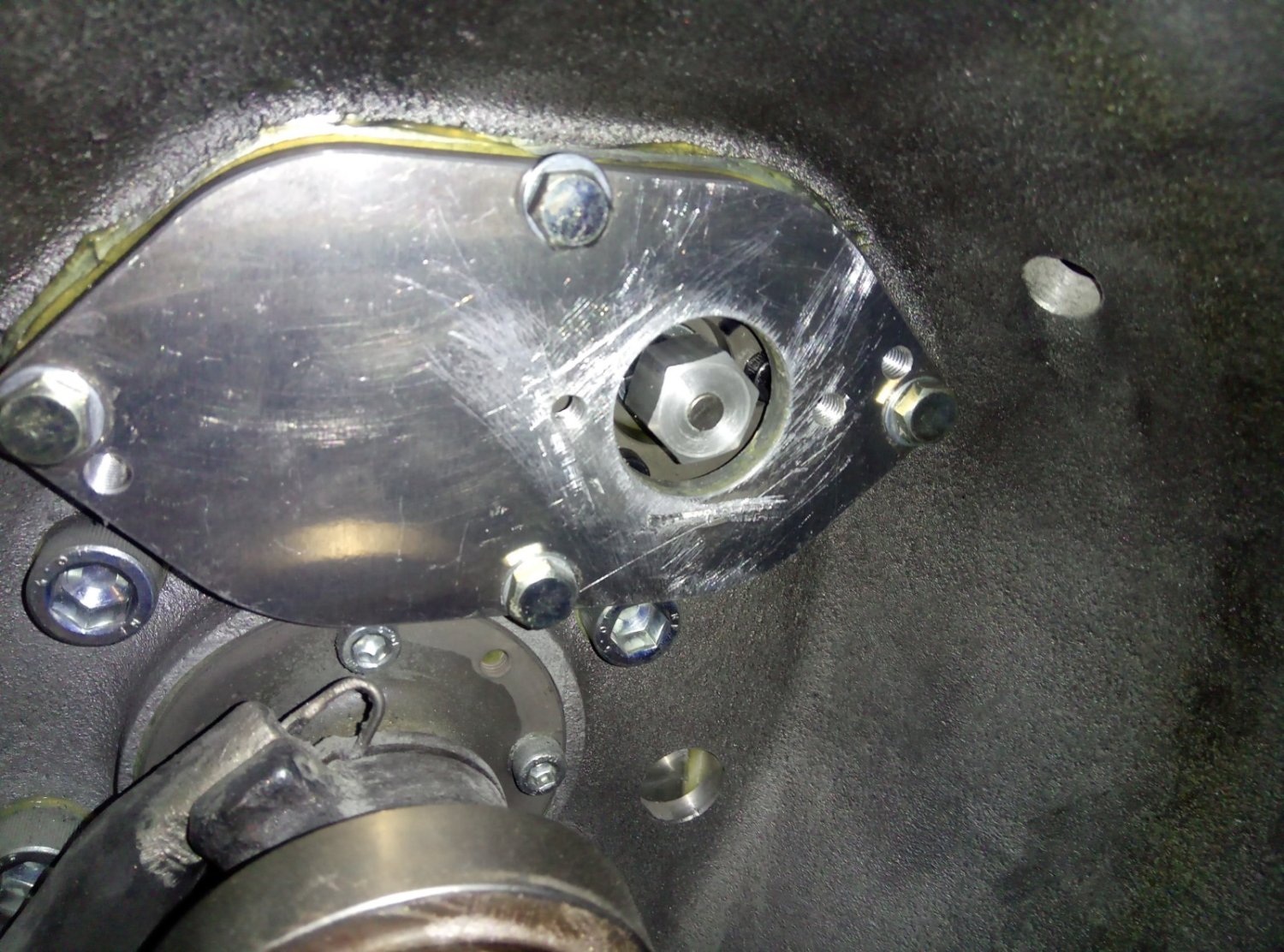

• Montage définitif : Fixation du capteur sur la boîte, avec support sur mesure et positionnement précis de l’aimant pour une lecture stable et fiable.

Résultat :

Le capteur fournit un signal 0-5V linéaire, utilisable pour l’enregistrement de données, la gestion moteur ou le pilotage électronique de la transmission.
